ท่อ EMT คืออะไร เจาะลึกจุดเด่น และข้อแตกต่างจาก IMC RSC

งานเดินระบบไฟฟ้าภายในอาคารและโรงงานอุตสาหกรรม การเลือกใช้ท่อเหล็กร้อยสายไฟถือเป็นหัวใจสำคัญทางด้านวิศวกรรมความปลอดภัย บทความนี้จะพาวิศวกร ผู้รับเหมา และฝ่ายจัดซื้อ ไปทำความรู้จักกับท่อ EMT อย่างละเอียด ทั้งคุณสมบัติ จุดเด่น และข้อเปรียบเทียบกับท่อประเภทอื่น เพื่อให้เลือกใช้งานท่อ EMT ได้อย่างถูกต้องและคุ้มค่าที่สุด

นิยามและคุณสมบัติหลักของท่อ EMT ในงานระบบไฟฟ้าอาคาร
ท่อ EMT มีนิยามทางเทคนิคและจุดเด่นด้านโครงสร้างที่ออกแบบมาสำหรับงานในร่มโดยเฉพาะ ผลิตจากเหล็กกล้าคุณภาพสูง ชุบสังกะสีป้องกันสนิม ผิวภายนอกเรียบมันวาว ผิวภายในเรียบลื่นเพื่อความสะดวกในการดึงสายไฟ ติดตั้งง่าย และการใช้ท่อ EMT ช่วยป้องกันอันตรายจากไฟฟ้าได้อย่างมีประสิทธิภาพ

ท่อ EMT คืออะไร และทำไมจึงนิยมใช้ในงานเดินระบบไฟฟ้าในร่ม
ท่อ EMT (Electrical Metallic Tubing) หรือท่อเหล็กร้อยสายไฟผนังบาง คือท่อเหล็กชุบกัลวาไนซ์ที่นิยมใช้แพร่หลายที่สุดในงานเดินระบบไฟฟ้าภายในร่ม เนื่องจากท่อ EMT ช่วยป้องกันสายไฟจากแรงกระแทก ความชื้น สัตว์แทะ และป้องกันการแพร่กระจายของเปลวไฟได้เป็นอย่างดี

โครงสร้างเหล็กผนังบาง ความหนา และน้ำหนักเบาของท่อ EMT
โครงสร้างของท่อ EMT ถูกออกแบบให้มีความหนาผนังบางที่สุดในกลุ่มท่อเหล็ก ส่งผลให้ท่อ EMT มีน้ำหนักเบา ขนย้ายสะดวก ดัดโค้งงอได้ง่ายด้วยเครื่องดัดท่อโดยไม่เกิดการบี้แบน ช่วยลดระยะเวลาและแรงงานในการทำงานหน้างานก่อสร้างได้อย่างมาก

รูปแบบการติดตั้งท่อปลายเรียบ และการยึดข้อต่อแบบสวมล็อก
ปลายท่อ EMT ทั้งสองด้านมีลักษณะเรียบ ไม่มีเกลียว การประกอบต่อท่อ EMT จึงไม่จำเป็นต้องต๊าปเกลียว แต่จะใช้อุปกรณ์ข้อต่อชนิดสวมล็อกแล้วขันน็อตยึดแน่น ทำให้ขั้นตอนการประกอบท่อ EMT มีความรวดเร็ว ติดตั้งง่าย และช่วยประหยัดงบประมาณด้านอุปกรณ์ประกอบ

เจาะลึกและเปรียบเทียบความแตกต่างระหว่างท่อ EMT ท่อ IMC และท่อ RSC

การเลือกประเภทท่อเหล็กร้อยสายไฟที่ถูกต้อง จำเป็นต้องเข้าใจความแตกต่างเชิงสเปกของท่อ EMT และท่อประเภทอื่น เพื่อให้เหมาะสมกับสภาพแวดล้อมและงบประมาณของโครงการ

คุณสมบัติของท่อ EMT ท่อบางสำหรับงานเดินลอยและฝังผนังในอาคาร

ผู้เชี่ยวชาญจาก Cotco Metal Works แนะนำว่า “ท่อ EMT ซึ่งเป็นท่อผนังบางปลายเรียบ เหมาะอย่างยิ่งสำหรับงานเดินลอยบนฝ้าและฝังผนังโซนแห้ง พร้อมเน้นย้ำว่าควรเลือกใช้ท่อสเปกตึงเต็มมิลล์ที่มีชั้นเคลือบสังกะสีสม่ำเสมอ เพื่อช่วยป้องกันการกัดกร่อนยืดอายุการใช้งาน และควบคุมงบประมาณโครงการได้อย่างคุ้มค่าที่สุด”

คุณสมบัติของท่อ IMC ท่อหนาปานกลางมีเกลียวสำหรับงานภายนอกอาคาร
ท่อ IMC (Intermediate Metal Conduit) มีผนังหนากว่าท่อ EMT ปลายท่อมีเกลียวสำหรับหมุนยึดข้อต่อ ให้ความแข็งแรงทนทานสูง ต่างจากท่อ EMT ตรงที่สามารถใช้เดินลอยภายนอกอาคาร ฝังผนัง หรือฝังพื้นคอนกรีตในโรงงานอุตสาหกรรมที่ต้องการการป้องกันปานกลางถึงสูง

คุณสมบัติของท่อ RSC ท่อหนาพิเศษรับแรงกระแทกและงานฝังดินอุตสาหกรรม
ท่อ RSC (Rigid Steel Conduit) เป็นท่อเหล็กผนังหนาที่สุด มีเกลียวปลายท่อ มีความแข็งแกร่งสูงสุดและรับแรงกระแทกได้ดีเยี่ยมกว่าท่อ EMT เหมาะกับงานหนัก งานใต้ดิน โครงสร้างอันตราย เช่น โรงกลั่นน้ำมัน โรงงานสารเคมี หรือพื้นที่เปียกชื้นภายนอกอาคาร

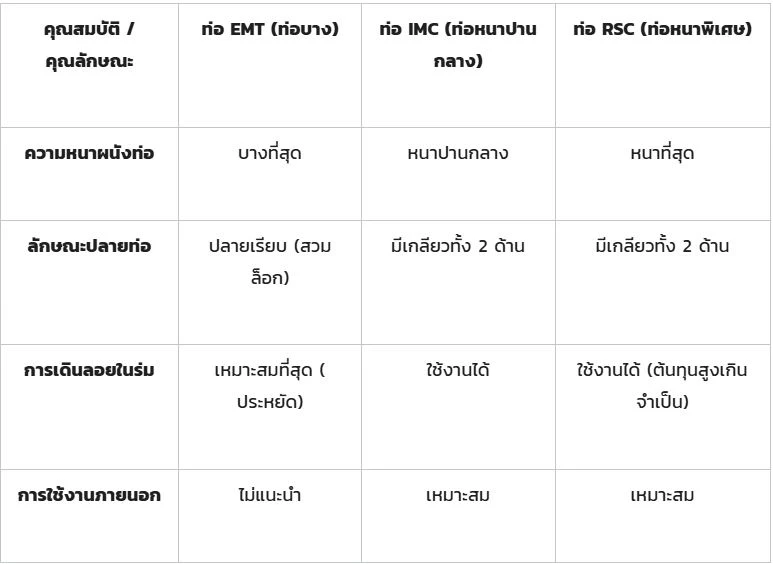

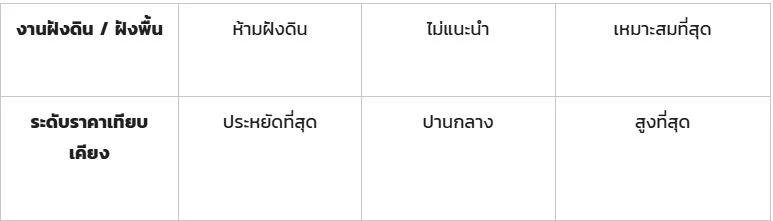

ตารางเปรียบเทียบความแตกต่างระหว่างท่อ EMT ท่อ IMC และท่อ RSC

สรุปพื้นที่การใช้งานที่เหมาะสมของท่อแต่ละประเภทเพื่อความคุ้มค่า

• งานเดินระบบในร่ม: เลือกใช้ท่อ EMT สำหรับงานเดินลอยบนฝ้าเพดาน เดินลอยบนผนังในสำนักงาน และงานฝังผนังคอนกรีตโซนแห้ง เพราะท่อ EMT ให้ความประหยัด น้ำหนักเบา และติดตั้งง่าย
• งานภายนอกอาคารและโกดัง: เลือกใช้ท่อ IMC แทนท่อ EMT สำหรับพื้นที่ตากแดดตากฝน งานโครงสร้างโรงงาน และงานที่ต้องการความแข็งแรงเพิ่มขึ้นในการป้องกันสายไฟ
• งานอุตสาหกรรมหนักและงานฝังดิน: เลือกใช้ท่อ RSC แทนท่อ EMT สำหรับพื้นที่เสี่ยงต่อการกัดกร่อนสูง พื้นที่อันตราย งานฝังใต้ดิน และบริเวณที่มีเครื่องจักรหนักหรือแรงสั่นสะเทือนสูง

เกณฑ์การเลือกท่อ EMT ให้ถูกต้องตามมาตรฐานความปลอดภัย วสท.

• เลือกใช้ท่อ EMT ที่ได้รับใบรับรองมาตรฐาน มอก. (มอก. 770-2531 / ANSI C80.3) เพื่อการันตีมิติขนาดความหนาตึงเต็มมิลล์ของท่อ EMT
• คำนวณพื้นที่หน้าตัดรวมของสายไฟภายในท่อ EMT ไม่ให้เกิน 40% ตามเกณฑ์มาตรฐาน วสท. เพื่อประสิทธิภาพการระบายความร้อนและการดึงสาย
• กำหนดระยะยึดตัวจับท่อ EMT (Hanger / Clamp) ห่างจากกล่องต่อสายไม่เกิน 1 เมตร และระยะห่างระหว่างตัวยึดตลอดแนวท่อ EMT ไม่เกิน 3 เมตร
• ตรวจสอบเอกสาร COA (Certificate of Analysis) และการรับรองระบบคุณภาพมาตรฐานสากล ISO 9001:2015 ก่อนการตรวจรับท่อ EMT และวัสดุก่อสร้าง

สรุปการเลือกใช้ท่อ EMT คุณภาพสูงเพื่อความปลอดภัยของระบบไฟฟ้า

การเลือกใช้ท่อ EMT ให้ตรงกับโซนติดตั้งภายในอาคารนอกจากจะช่วยสร้างระบบไฟฟ้าที่ปลอดภัยแล้ว ยังช่วยควบคุมงบประมาณได้อย่างคุ้มค่า สำหรับผู้รับเหมาและวิศวกรที่ต้องการท่อ EMT ท่อเหล็กร้อยสายไฟ และเหล็กรูปพรรณ คุณภาพสูง รวมถึงเหล็กตัวซี หรือเหล็กกล่องแบน สเปกตึงเต็มมิลล์ ได้มาตรฐาน มอก. สามารถติดต่อสั่งซื้อท่อ EMT ได้ที่ Cotco Metal Works

คำถามที่พบบ่อยเกี่ยวกับท่อ EMT

ท่อ EMT สามารถนำไปติดตั้งเดินลอยภายนอกอาคารได้หรือไม่
ไม่แนะนำ เนื่องจากท่อ EMT มีผนังบาง ไม่ได้ออกแบบมาเพื่อทนต่อรังสี UV และน้ำขังภายนอกอาคาร หากใช้ท่อ EMT ในพื้นที่ความชื้นสูงต่อเนื่องจะเสี่ยงต่อการเกิดสนิมและผุกร่อนได้ง่าย

ข้อแตกต่างหลักระหว่างท่อ EMT และท่อ PVC งานไฟฟ้าคืออะไร
ท่อ EMT ผลิตจากเหล็กกล้า ให้ความทนทานต่อแรงกระแทกสูง ป้องกันสัตว์ฟันแทะ และไม่ลามไฟ ส่วนท่อ PVC เป็นอโลหะ น้ำหนักเบา ไม่เป็นสนิม แต่ท่อ EMT จะทนทานต่อแรงกระแทกหนักและอุณหภูมิสูงได้ดีกว่า

ใบ COA มีความสำคัญต่อการตรวจรับ ท่อ EMT หน้างานอย่างไร
ใบ COA ยืนยันว่าท่อ EMT ล็อตนั้นผ่านการทดสอบทางห้องปฏิบัติการ ทั้งความหนาชั้นเคลือบสังกะสี มิติขนาด และค่าแรงดึง ช่วยให้วิศวกรและผู้ควบคุมงานตรวจรับท่อ EMT ได้อย่างมั่นใจ
